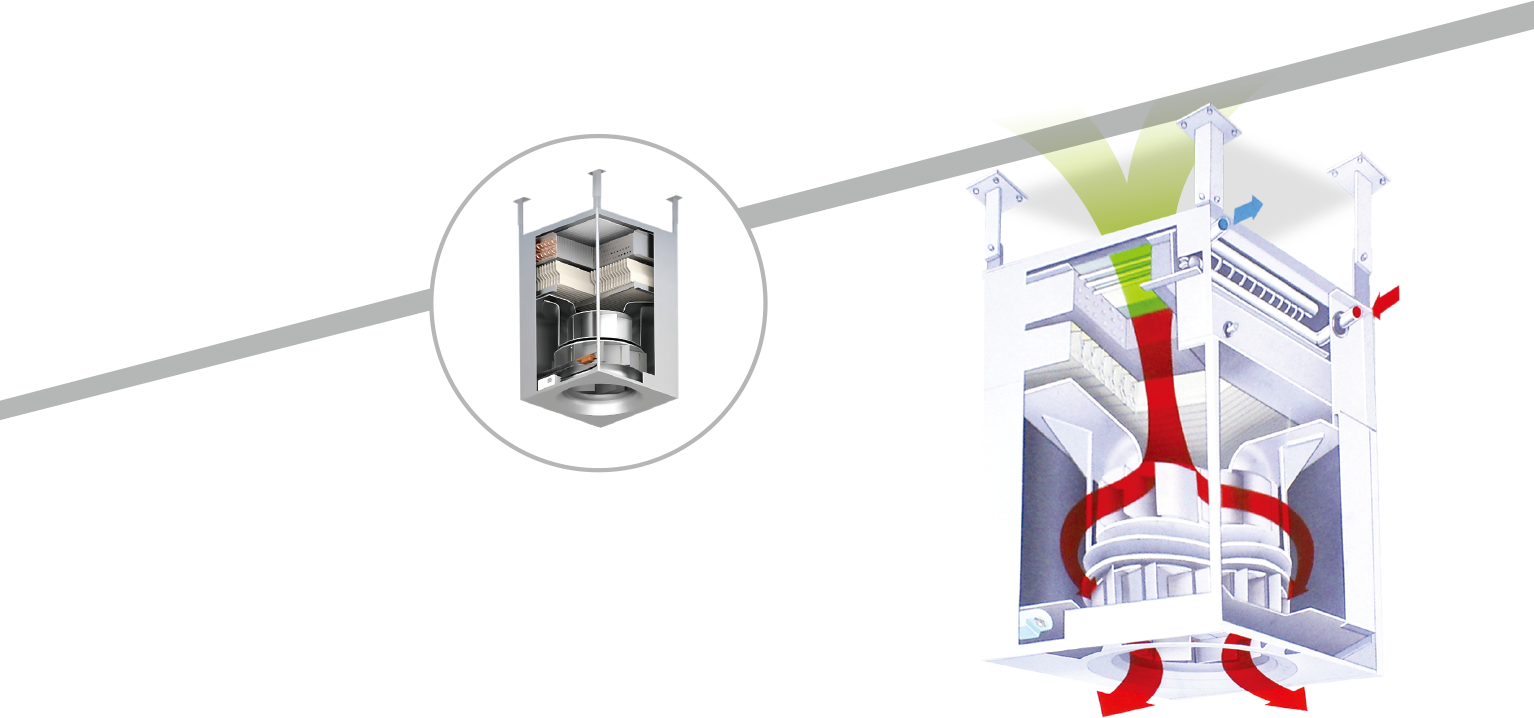

실내순환형(D타입)
실내 공기를 흡입해 코일에서 냉난방 처리한 뒤 작업구역으로 보냅니다. 가이드베인으로 취출 방향과 확산범위를 조정합니다.
DCF-5 / DCF-8 / DCF-10
LARGE SPACE UNIT
미리내 MIRINAE® LSU

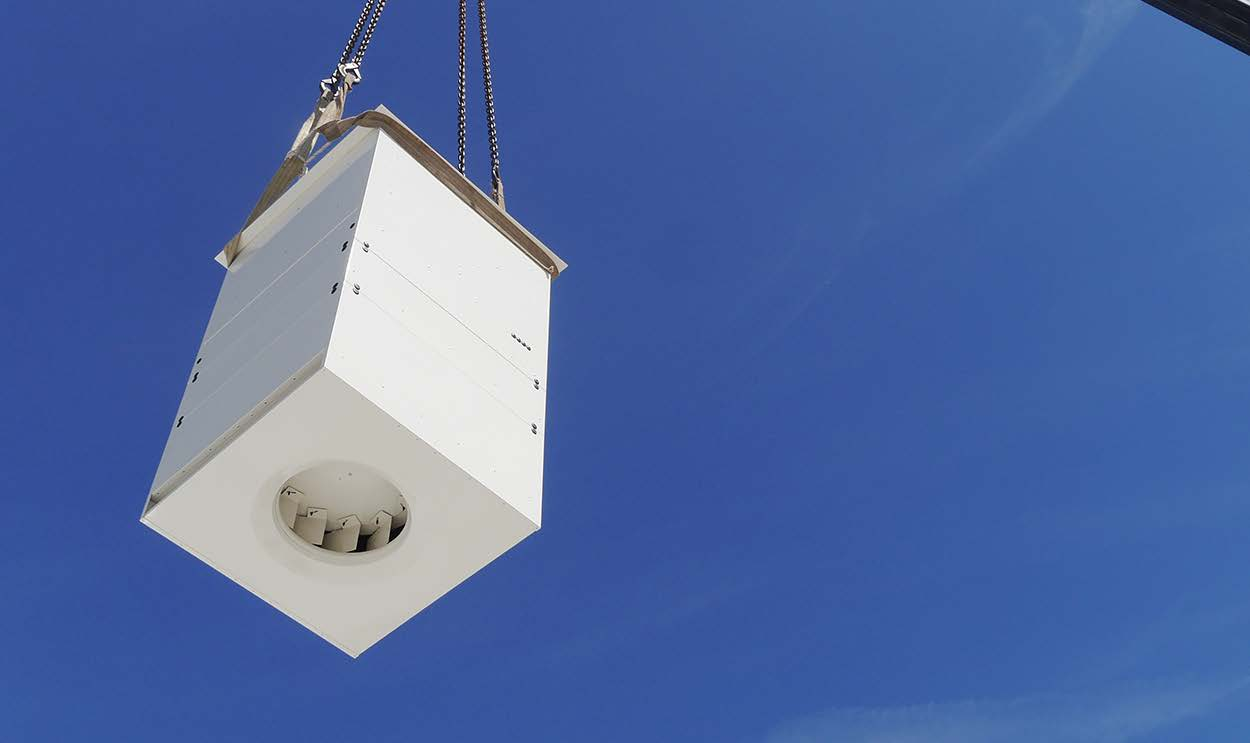

고층고 공간의 작업구역에 냉난방 기류를 공급하는 천장형 유닛.
PRODUCT OVERVIEW
제품 개요
AIRFLOW & FORM
실내순환형과 외기도입형

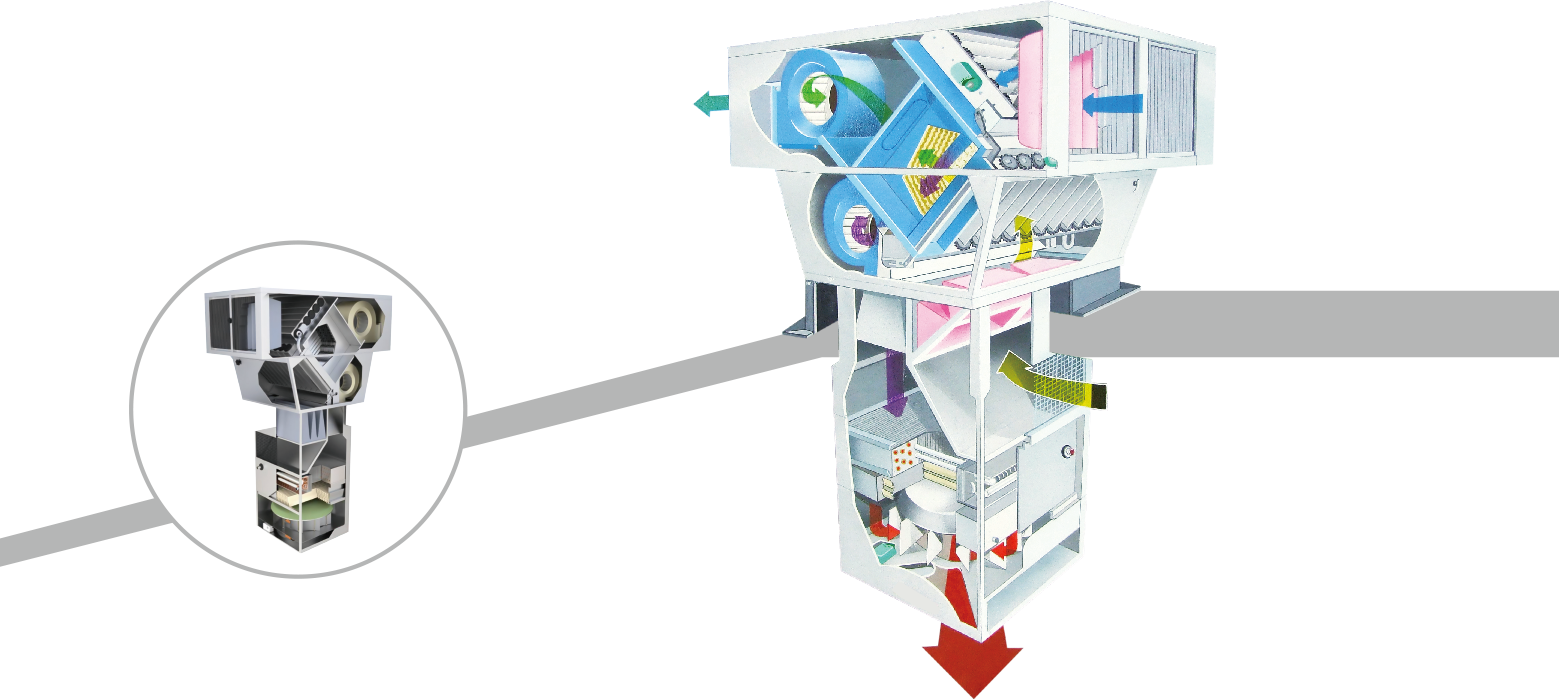

외기도입형(R타입)
외기 도입과 급배기, 열회수 기능을 함께 구성합니다. 지붕 관통, 구조하중, 덕트 연결과 점검 공간을 반영해 설계합니다.
AIR DISTRIBUTION

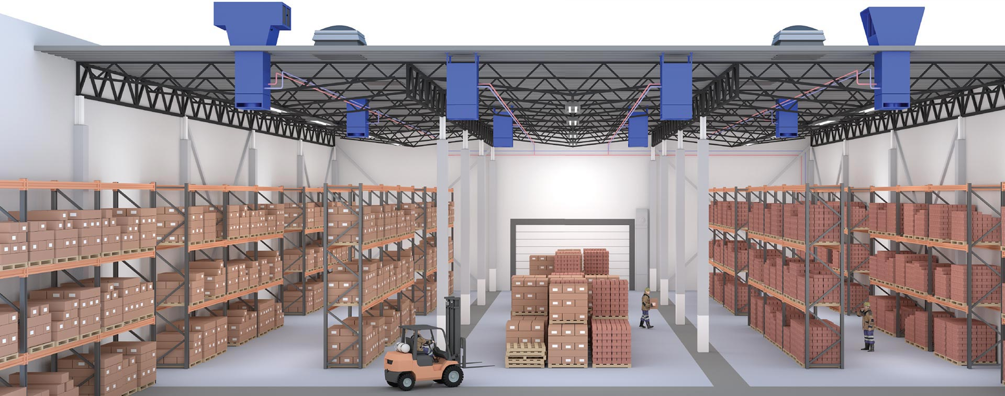

층고·작업구역에 맞춘 기류 설계
장비의 냉난방 용량과 함께 작업구역까지의 기류 도달을 검토합니다. 층고, 열부하, 랙·설비 간섭과 운영시간을 기준으로 장비 위치·수량·취출 방향을 정합니다.
냉방 운전
상부의 열 축적과 작업구역의 냉방 사각지대를 고려해 취출각도와 수량을 검토합니다.
난방 운전
상부에 머무르기 쉬운 온풍을 작업구역 방향으로 보내고, 구역별 운전 조건을 함께 정합니다.

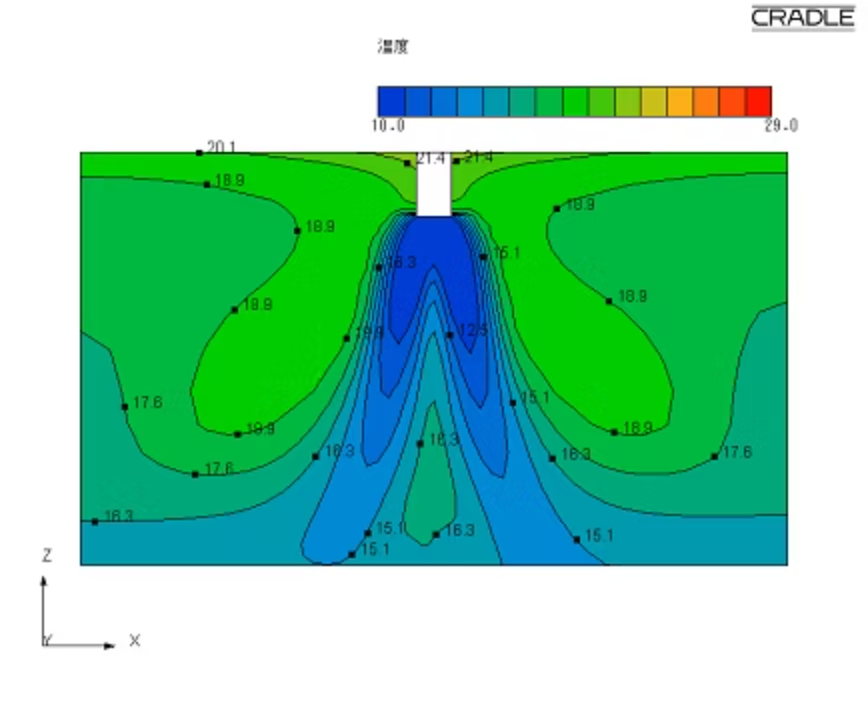

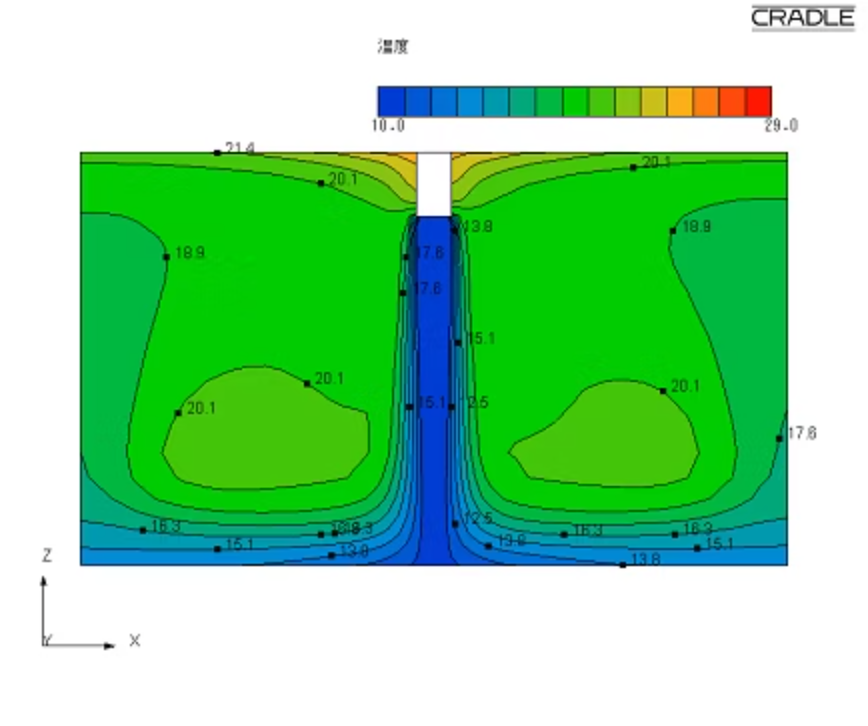

취출각도에 따른 냉방 온도분포
취출각도가 바뀌면 공기가 도달하는 위치와 확산범위가 달라집니다. 작업구역의 위치와 장비 간격에 맞춰 취출 방향을 조정합니다.

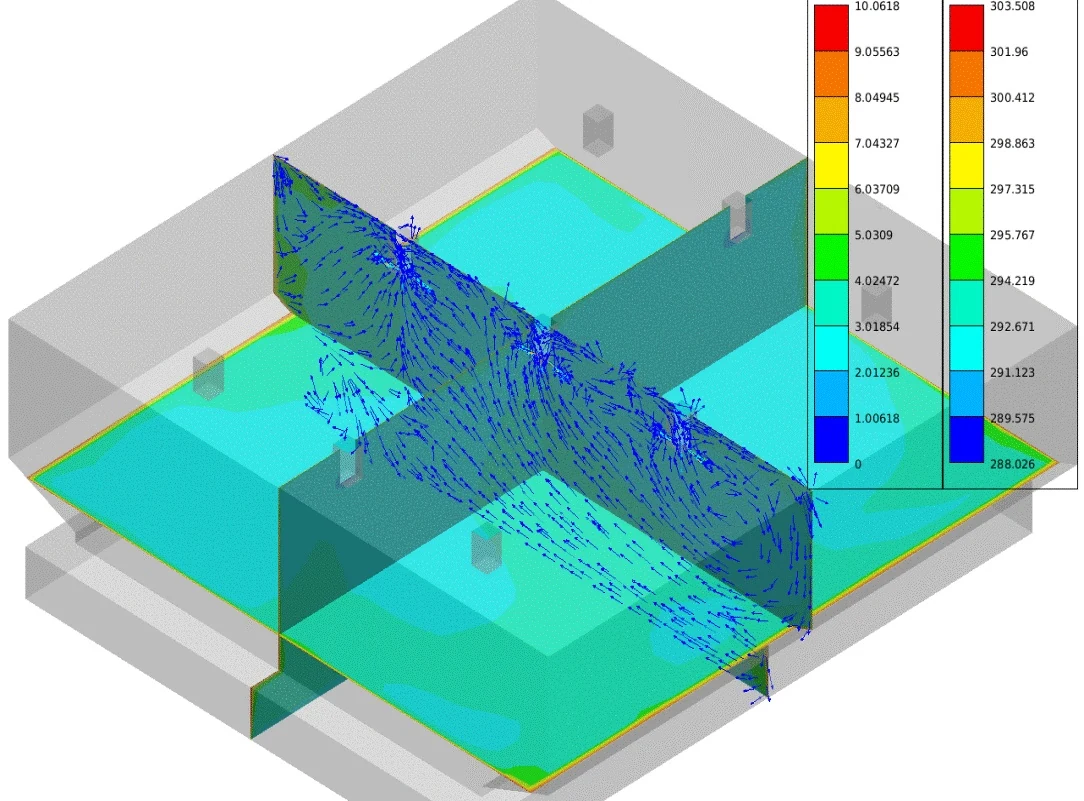

해석·배치·운전 확인
01
공간 조건
평면·단면, 층고, 랙·생산설비와 작업 위치를 확인합니다.
02
장비 배치
모델·수량·장비 간격과 취출각도를 정하고 기류 도달과 확산범위를 검토합니다.
03
운전 확인
시운전 시 취출 상태, 작업구역 온도와 구역별 제어·연동 상태를 확인합니다.
FIELD REFERENCES
대공간 적용 사례
쿠팡 물류센터
25개소+ · MIRINAE® LSU 공급
신세계 이마트
다수 점포 · MIRINAE® 대공간 냉난방 유닛
PROJECT GUIDANCE
설계·발주 전 확인사항
미리내는 어떤 대공간에 적용하나요?
물류센터·공장 등 높은 층고의 작업구역 냉난방에 적용합니다. 건물 전체 면적뿐 아니라 작업구역의 위치, 층고, 열부하와 운영시간을 함께 검토해 장비 수량과 배치를 정합니다.
실내순환형과 외기도입형은 어떻게 다른가요?
실내순환형(D타입)은 실내 공기를 재순환해 작업구역에 냉난방 기류를 공급합니다. 외기도입형(R타입)은 외기 도입과 열회수 구성을 포함하며, 필요한 외기량과 환기계획에 맞춰 선정합니다.
