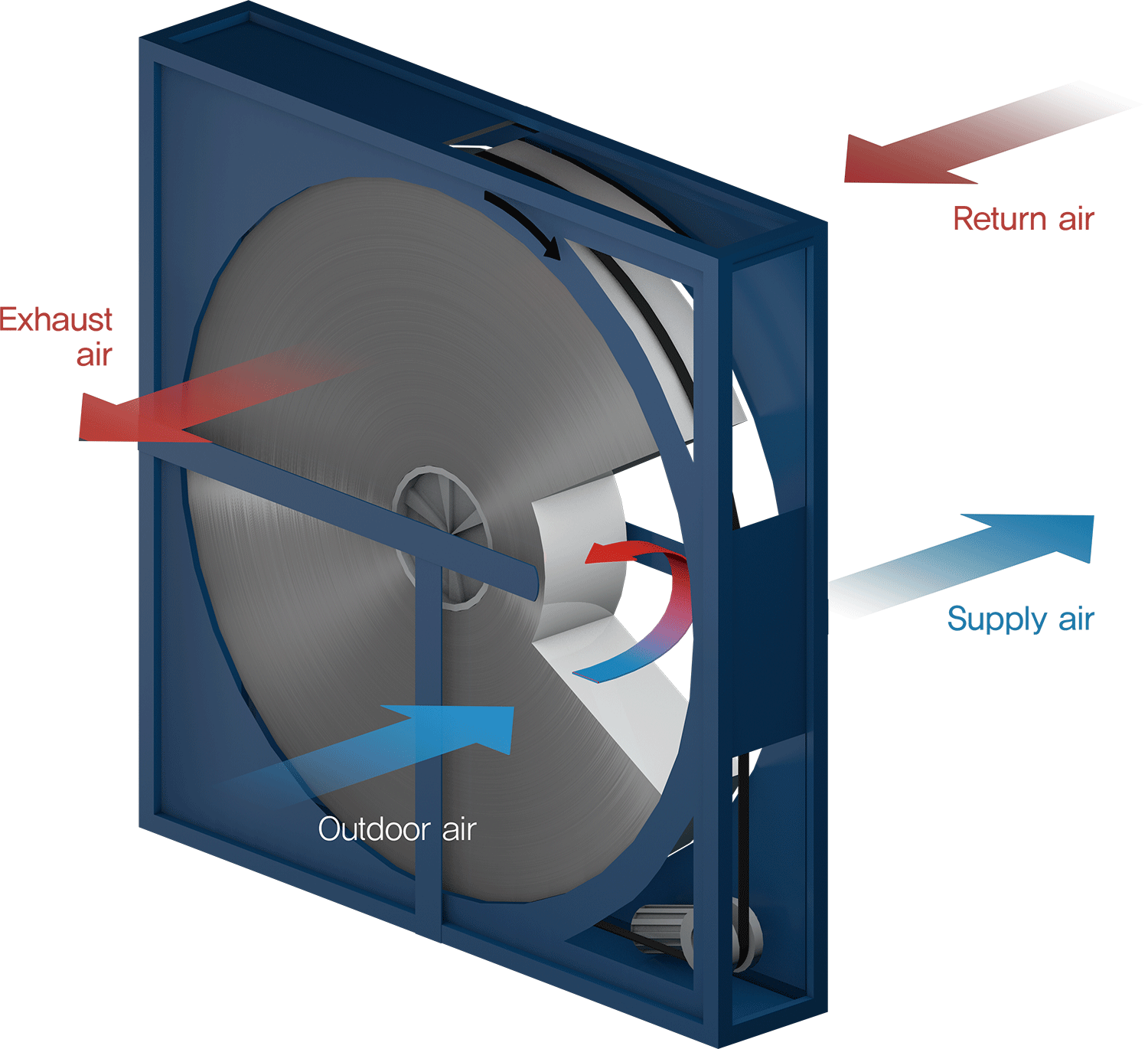

회전형
로터, 케이싱, 씰과 구동부로 구성합니다. 로터가 회전하면서 급기와 배기 사이의 열을 회수합니다.
HEAT RECOVERY
배기열 회수 열교환기
회전형·판형 열교환기와 AHU 내장형·독립형 열회수 유닛.
PRODUCT OVERVIEW
제품 개요

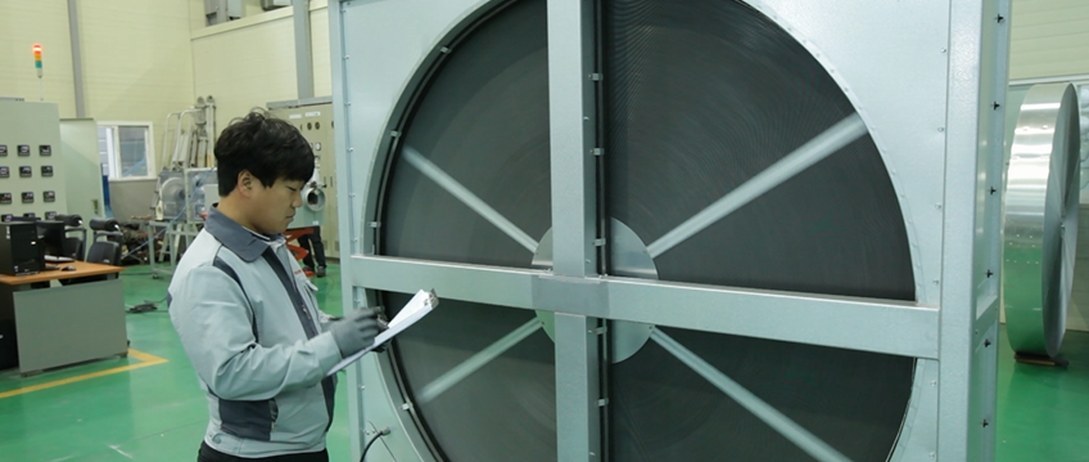

회전형 열교환기를 직접 설계·제작하며, 판형은 요구 성능과 설치 조건에 맞춰 선정·공급합니다. 공기조화기와 열회수 설비를 함께 구성할 수 있습니다.
급·배기 풍량, 설치도면과 요구 열회수 사양을 보내주세요.
제품 문의 ↗EQUIPMENT
열교환기 장비 구성
회전형과 판형의 내부 구조와 설치 형태

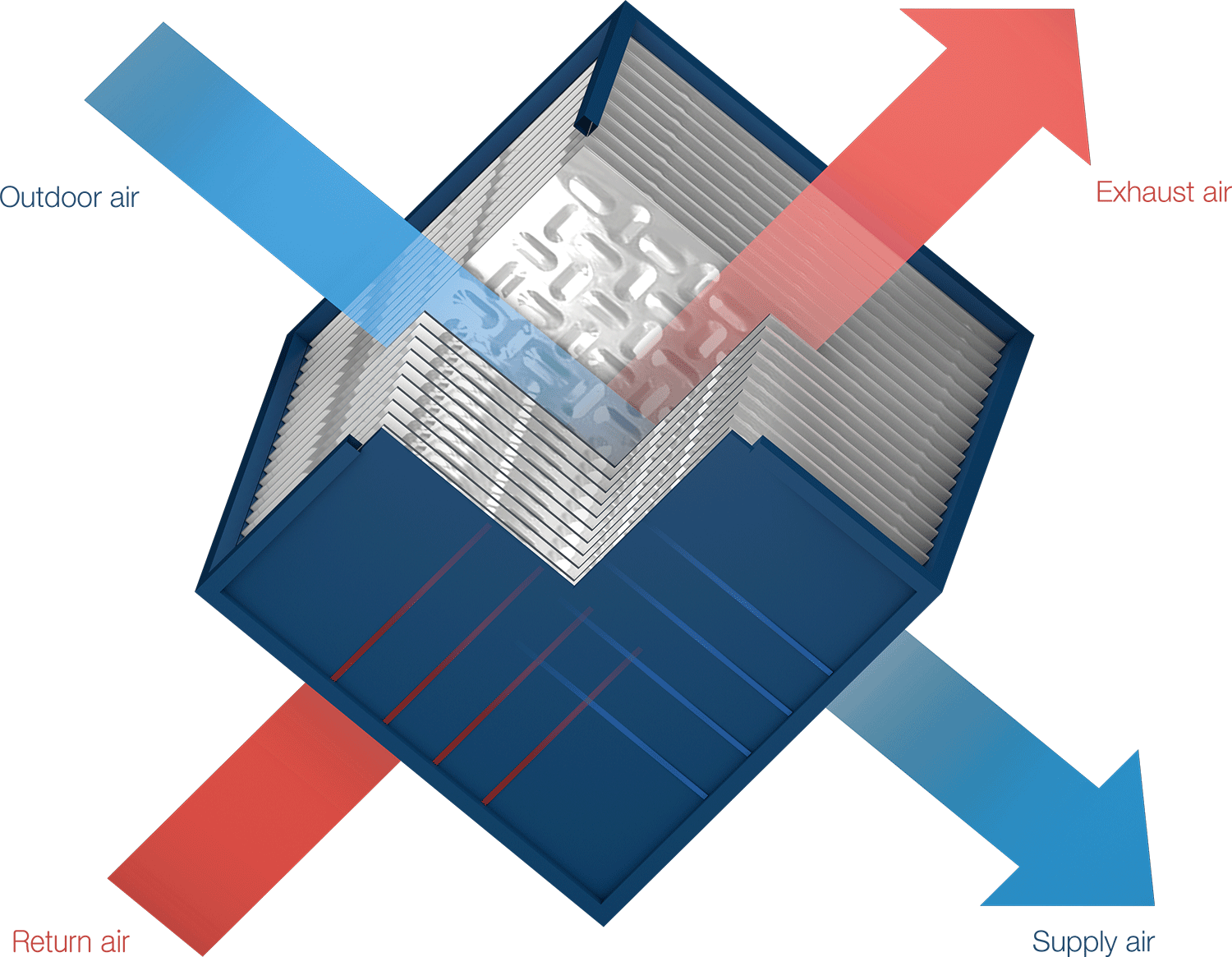

판형
고정식 판형 소자와 프레임으로 급기·배기 유로를 나누어 열을 회수합니다.

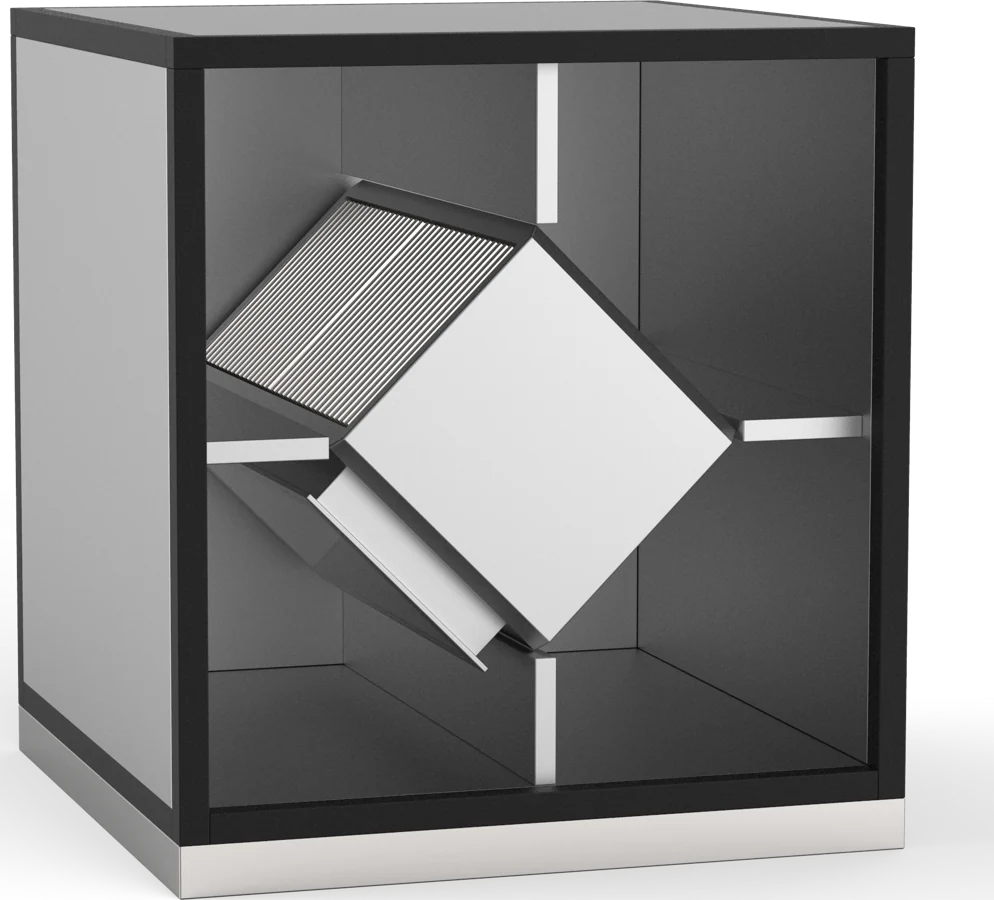

설치 형태
공기조화기 내장형 또는 독립형 열회수 유닛
제작·유지관리
반입 치수, 점검 공간과 현장 연결 조건을 설계 단계에서 검토합니다.
분리된 유로의 판재를 통해 현열을 회수합니다. 기밀 조건과 응축수 배수, 바이패스 구성을 검토합니다.
SELECTION
설계·선정 항목
급기·배기 조건
각 계통의 풍량, 온습도, 배기 공기 성상과 오염 공기 혼입 허용 조건을 확인합니다.
열회수·압력손실
요구 열회수 성능과 허용 압력손실을 함께 검토합니다.
반입·유지관리
AHU 내장 또는 독립형 설치, 반입 경로, 점검 공간과 동결·응축수 대책을 검토합니다.

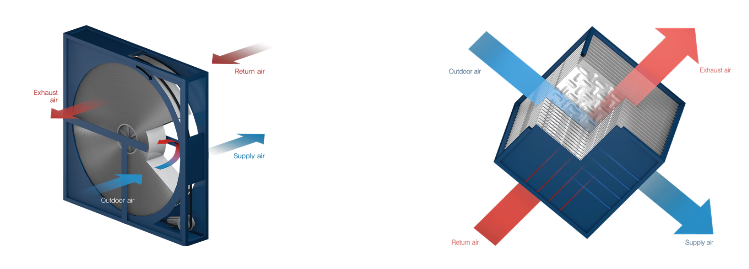

TYPE COMPARISON
회전형과 판형의 선택 기준
회전형
회전 로터를 통한 열회수. 급배기 압력 관계, 퍼지·씰, 로터 제어와 점검 접근을 검토합니다.
판형
고정식 유로를 통한 열회수. 급배기 경로 분리, 누기, 결로·동결과 배수 조건을 검토합니다.
공조기와 결합
공기조화기 설계 단계에서 열교환기 치수와 송풍·필터·코일 배치를 함께 정할 수 있습니다.

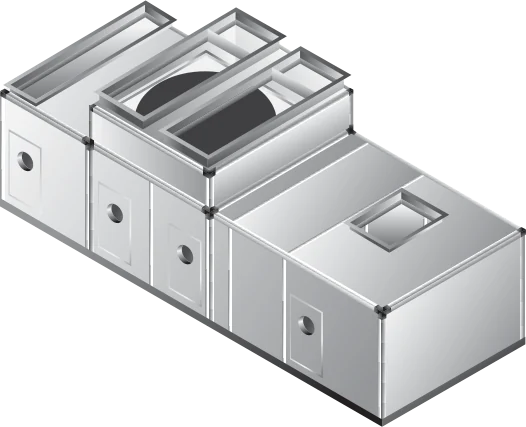

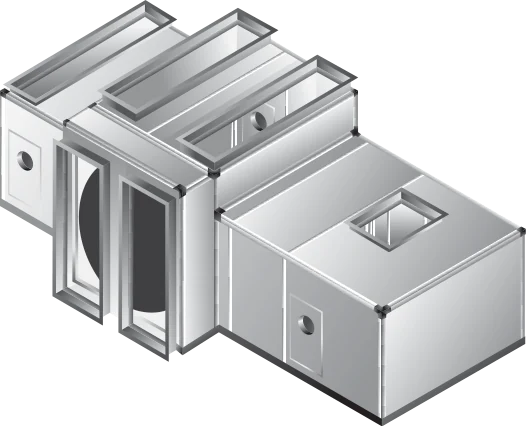

INSTALLATION
설치 방향과 점검 공간
지지·분할 반입
프레임 하중과 편심을 고려해 지지·보강하고, 반입구와 현장 재조립 공간을 확보합니다.
구동부·필터 점검
모터·벨트와 필터의 점검·교체 공간을 확보하고, 필터 압력손실을 반영해 팬을 선정합니다.
배수·바이패스·제어
응축수 배수와 동절기 결빙 대책, 외기냉방 시 바이패스 운전 및 현장 제어 연동을 함께 검토합니다.
01 / HEAT RECOVERY
AHRI 인증 범위
회전형
11종 · 인증 모델에 한함
판형
4종 · 인증 모델에 한함
FIELD REFERENCES
열회수 적용 사례
정부세종 신청사
2021 · 회전형 열교환기 35대
잠실 롯데월드몰
2014 · 회전형 열교환기 84대
PROJECT GUIDANCE
설계·발주 전 확인사항
회전형과 판형 열교환기는 어떻게 선정하나요?
급·배기 풍량, 요구 현열·잠열 회수 성능, 허용 압력손실과 설치 공간을 기준으로 선정합니다. 서번은 회전형을 직접 제조하며 판형은 요구 조건에 맞춰 선정·공급합니다.
열교환기의 AHRI 인증은 공조기 전체에 적용되나요?
AHRI 인증은 해당 증서에 기재된 열교환기 모델에 적용됩니다. 열교환기를 넣은 공조기 전체나 공조기 케이싱 인증을 뜻하지 않습니다.
